铝合金桁架方通款
2016-03-16   来源: 北京中展圣博桁架舞台厂     点击:2097

铝合金桁架,目字板铝合金桁架

产品名称:铝合金桁架,演出铝合金桁架,此款铝合金桁架为目字板焊接

铝合金桁架规格:30cm*30cm,30cmX40cm,40cmX40cm,40cmX50cm,主管50*3,副管32*2,主要用于演出活动搭建,背景架,展房搭建。

 本厂铝合金桁架产品具有以下优势:

铝合金桁架安全性:产品根据JGB-1999和GB15831-1995标准生产,按照先进的加工工艺和严格的质量信誉管理体系,产品通过铝合金桁架有关部门检测合格,确保产品使用安全。

铝合金桁架经济性:产品采用国标铝合金6061-T6,能提高表面搞蚀能力,延长使用寿命并减少人工保养,从而降低使用成本。

铝合金桁架使用性:产品精心制作,在使用方面达到通用、系列、标准化。本产品搭设和拆卸方便,快速作业效率提高,为施工现场规范管理创造有利的条件,是广告/演出策划行业的必备器材。

    北京中展圣博铝合金桁架厂是北京地区最大的生产灯光架,铝合金桁架,铝合金行架,TRUSS架,铝合金灯光架的厂家,中展圣博铝合金桁架品质优良,焊接技术工艺先进,12条专业流水线技术焊接,达到行业技术标准,日生产出铝合金桁架650米,铝合金舞台320平米,2014年2月是华北地区最大的铝合金桁架生产最大的生产基地,中展圣博铝合金桁架厂2014年2月投资900万,投资铝合金桁架更加先进焊接设备,中展圣博工厂达到行业顶尖企业,我公司生产的铝合金桁架做工精良,价格优惠,信誉良好,市场销量名列前茅,北京中展铝合金桁架舞台质量技术过硬 销量第一!

北京中展铝合金桁架舞台销售服务电话:010-88451950  010-88469173  13341196678  郭先生

产品名称:铝合金目字板桁架图,规格300mmX300mm,长度1米,2米,3米,4米,5米,6米特殊规格可以定做

铝合金桁架规格:30cmX30cm,40cmX40cm,40cmX50cm,40X60cm特殊可以定做,图为桁架与定做连接图

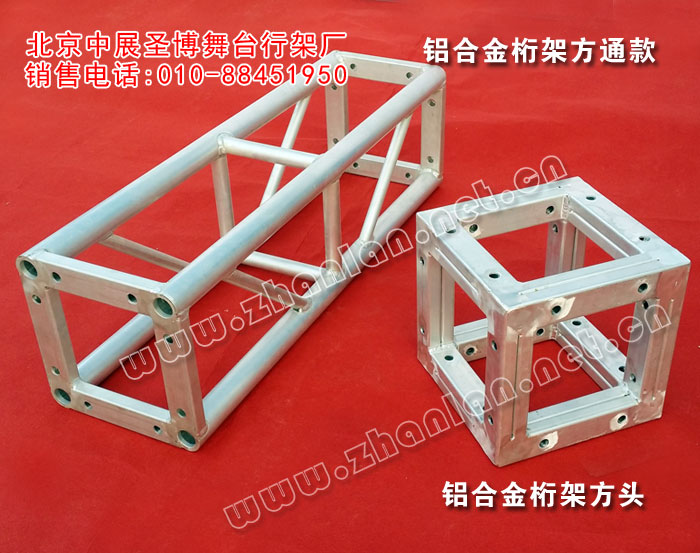

铝合金桁架 方通款图,图为规格300mmX300

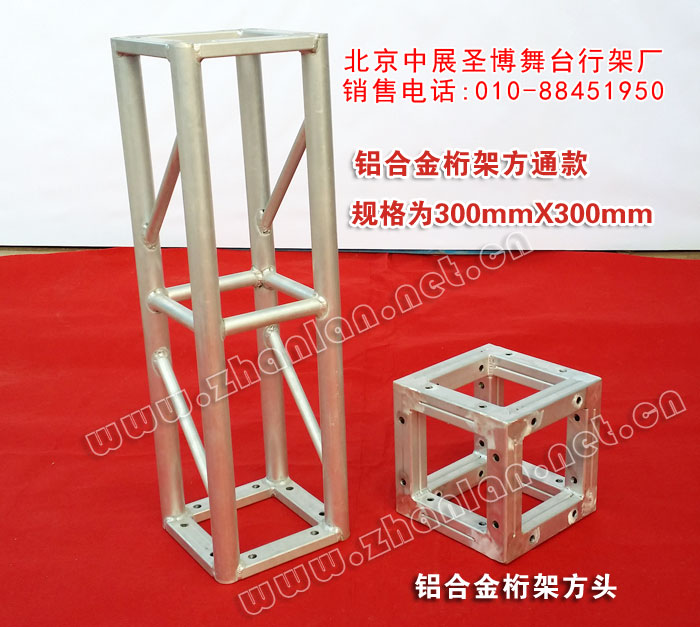

铝合金桁架 方通款 规格300mmX300mm,常用规格3米 2米 1米 方头 如果升降 需要购买底座 吊带 葫芦 横担 方套

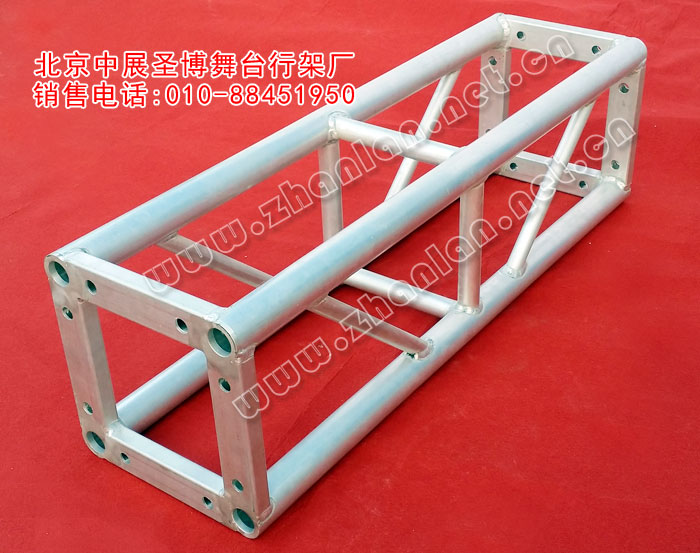

铝合金桁架 图为铝合金桁架规格为300mmX300mm,长度1米,常用长度3米,2米,1米

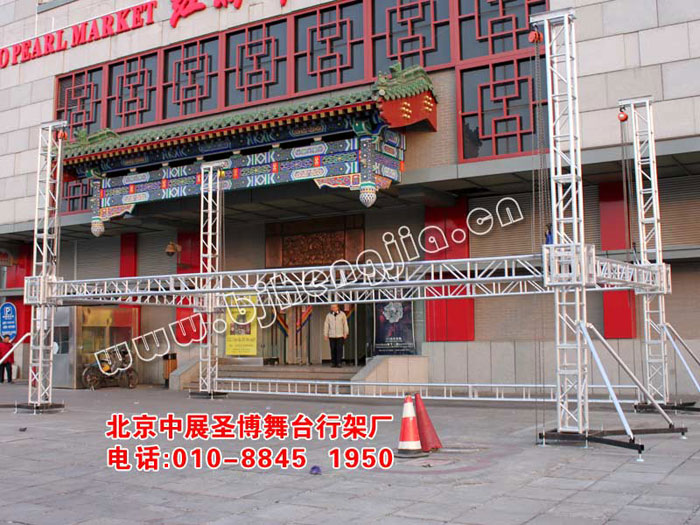

铝合金桁架搭建案例,铝合金行架,灯光架,TRUSS架

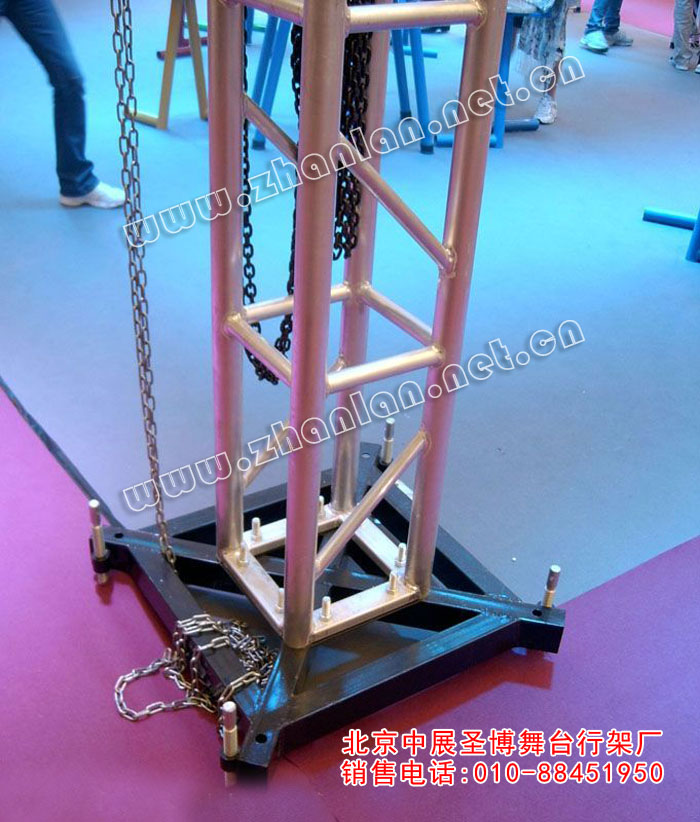

铝合金桁架方通款,铝合金桁架方套,底座,铝合金桁架

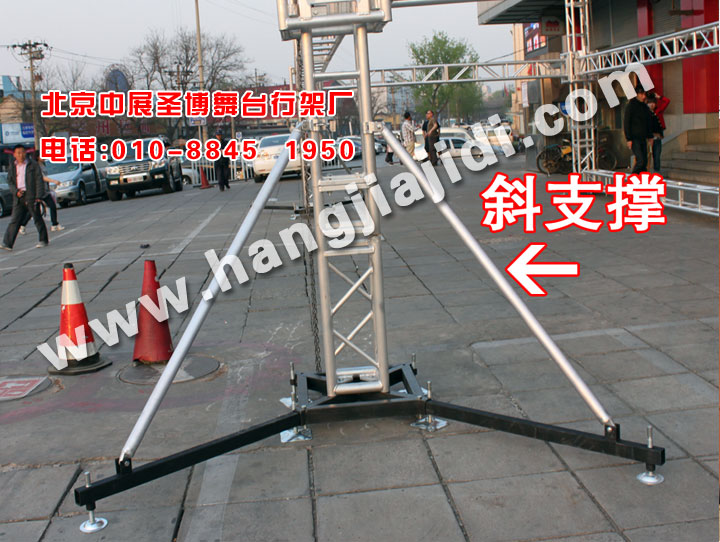

铝合金桁架,图为底座与斜支撑,还有底座上面的反头

铝合金桁架小型演出搭建图

铝合金桁架,可以搭建户外帐篷

铝合金桁架帐篷搭建案例图,搭建尺寸12米X12米,高度3米,总高度4.5米

铝合金桁架,展馆展位特装搭建图

铝合金桁架展位特装搭建图

铝合金桁架,灯光架,TRUSS架专业生产定做,电话:010-88451950  010-88469173  13341196678 郭先生

铝合金桁架参数

①铝合金灯光架300*300mm 1M材料:50*3mm,斜管:25*2mm,端面空心扁铝焊接,最大跨度:14m。平均总承受:500kg
②铝合金灯光架300*400mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:15m。平均总承受:600kg
③铝合金灯光架400*400mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:700kg
④铝合金灯光架450*450mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:800kg
⑤铝合金灯光架400*500mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:800kg
⑥铝合金灯光架500*600mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:850kg
⑦铝合金灯光架520*760mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:900kg
⑧铝合金灯光架600*760mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:950kg

铝合金桁架搭建

1、先在地上大致的位置摆好四个底座,调节好下面的支腿,使之在一个水平面;
2、在四个角上的底座的外侧插入斜支撑底下的部分,每个角上插2根,总计8根;
3、把反头用螺丝固定在底座上,注意反头的旋转方向要和图中标注的一致;
4、在反头上套好方套;
5、把横梁在地面上连接起来;
6、把横梁的两端分别和两侧的两个方套对接链接好,此时横梁部分在地面上都组装完毕;
7、把立柱桁架平躺着连接好,然后把其中一端拧在反头上,另一端拧上横担,同时把吊挂葫芦和横担链接好,葫芦的作用是用来提升下面的横梁桁架;
8、多个人一起把立柱桁架慢慢竖起来,注意不要用力太大把立柱推到,然后固定好反头上面的螺丝;
9、立柱竖起后,把吊挂葫芦下面的挂钩通过吊带钩住下面的横梁;
10、4个人一起慢慢拽动吊挂葫芦把横梁拉起到人的头部左右位置;
11、在横梁上面装好灯光音响设备;
12、4个人在一起拽动吊挂葫芦到预定高度停止;
13、把斜支撑的一端和立柱拧紧,另外一端和底座的横支撑拧紧,这样铝合金架就搭建完成了。
