铝合金桁架超强型
2014-11-12 0:00:00   来源: 北京中展圣博桁架舞台厂     点击:1710

北京中展圣博铝合金桁架厂是北京市最早从事truss架批发、truss架生产、truss架制作的企业之一,产品种类齐全价格优惠信誉良好,能够为您提供一站式的专业服务。服务电话:010-88451950 010-88469173 13341196678

铝合金桁架又叫桁架,truss架。一般是由6061-T6铝材经过切割,加工,焊接,磨光等处理组合而成的一种广泛应用于演出展览,活动庆典,背景布置,灯光音响吊挂等系统。可以根据场地,搭建成各种大中小不同规格的桁架系统,而且可以按具体要求进行灵活组合。质量轻便,便于搭建及运输,最大跨度能达到30多米,铝材的抗压及防腐耐用能力极强。按形状可以分为四方(角)架,三角架及异形架。按安装类别可以分为插销式桁架及螺丝式桁架。

铝合金桁架,truss架优势

1.质量轻便
  比传统的铁桁架重量轻了一半,对于搭建及运输省了较多成本及精力。
2.优异的抗腐蚀性及耐用性
  相对于铁桁架,铝合金桁架是采用6061-T6铝合金,本身具有优异的防腐性能,使用寿命达20年以上
3.优异的抗压能力
  铝合金桁架一般平均承重可以达到600kg以上。满足各种演出,音乐等挂大型音响设备的需求。

铝合金桁架超强型款,此款铝合金桁架比普通桁架跨度大,更加结实耐用,称重量大,比如300X400规格跨度18米不加立柱,可以吊电脑灯光,LED灯光架等等

铝合金桁架 超强型款 常用规格300X300mm,300mmX400mm,主管厚度50mmX3.5mm,此款桁架比普通桁架寿命2倍

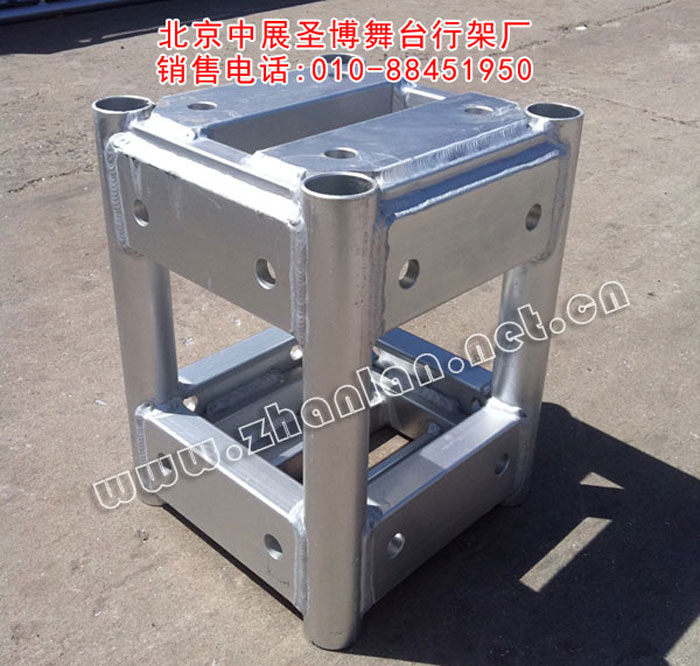

铝合金桁架超强型,专用方套,我们常说的滑套,此款方套非常的结实,耐用,是普通的5倍


产品名称:铝合金桁架超强型,采用长条铝板焊接,非常结实耐用,跨度大,体积小,运输方便

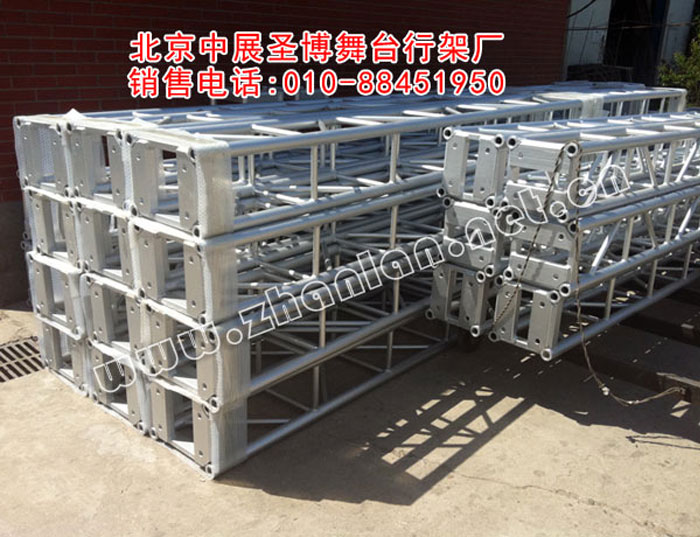

铝合金桁架,常用规格300X300,300X400,400X400,400X600,铝合金桁架实物图

此款铝合金桁架可以汽车展览,大型演出等等!

此图为铝合金桁架超强型方头图,六面接头图

铝合金桁架组成结构

一套完整的turss架,铝合金桁架系统:主要由各种不同长度,不同规格的铝合金桁架,底座,反头,斜支撑,方套,横担,葫芦,吊带。进行搭建组合。

turss架,铝合金桁架吊带
连接葫芦跟铝合金桁架的纽带。

turss架,铝合金桁架参数

①铝合金灯光架300*300mm 1M材料:50*3mm,斜管:25*2mm,端面空心扁铝焊接,最大跨度:14m。平均总承受:500kg
②铝合金灯光架300*400mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:15m。平均总承受:600kg
③铝合金灯光架400*400mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:700kg
④铝合金灯光架450*450mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:800kg
⑤铝合金灯光架400*500mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:800kg
⑥铝合金灯光架500*600mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:850kg
⑦铝合金灯光架520*760mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:900kg
⑧铝合金灯光架600*760mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:950kg


truss架,铝合金桁架搭建

1、先在地上大致的位置摆好四个底座,调节好下面的支腿,使之在一个水平面;
2、在四个角上的底座的外侧插入斜支撑底下的部分,每个角上插2根,总计8根;
3、把反头用螺丝固定在底座上,注意反头的旋转方向要和图中标注的一致;
4、在反头上套好方套;
5、把横梁在地面上连接起来;
6、把横梁的两端分别和两侧的两个方套对接链接好,此时横梁部分在地面上都组装完毕;
7、把立柱桁架平躺着连接好,然后把其中一端拧在反头上,另一端拧上横担,同时把吊挂葫芦和横担链接好,葫芦的作用是用来提升下面的横梁桁架;
8、多个人一起把立柱桁架慢慢竖起来,注意不要用力太大把立柱推到,然后固定好反头上面的螺丝;
9、立柱竖起后,把吊挂葫芦下面的挂钩通过吊带钩住下面的横梁;
10、4个人一起慢慢拽动吊挂葫芦把横梁拉起到人的头部左右位置;
11、在横梁上面装好灯光音响设备;
12、4个人在一起拽动吊挂葫芦到预定高度停止;
13、把斜支撑的一端和立柱拧紧,另外一端和底座的横支撑拧紧,这样铝合金架就搭建完成了。

turss架,铝合金桁架产品特点:

1、四面全焊:比市面上两面焊接的更结实可靠。
2、加粗斜拉筋:搭建跨度大的展位更安全。
3、顺丝焊接:顺丝焊接比市面上的顶丝焊接更美观,受力点更均匀。
4、冲孔平整:现在市面上好多产品的冲孔处都鼓出来,影响连接的严密性。
5、精度打磨:产品焊接好后都经过研磨,外表无毛刺,光洁平整不伤手。
6、烤漆工艺:汽车品质,专业烤漆房,精工烤漆工艺。
7、规范加工:大型机器定位,孔位准确,方便组装。
8、用料十足:绝不偷工减料,确保焊接的桁架结实耐用。

turss架,铝合金桁架发货方式:

turss架,铝合金桁架发货: 全国发货 中铁快运 物流公司等
外省运输时间: 物流汽运运输时间-北京-全国各地到货时间
山东 济南-淄博-聊城-荣成-青岛-烟台-潍坊-菏泽-临沂1-2天
辽宁 1-2天  吉林 2-3天  黑龙江 3-4天  内蒙1-2天
河北 1-2天  山西 1-3天  河南  1-2天   江苏2-3天
陕西  2-3天  湖北 2-3天  湖南  2-4天   江西3-4天
安徽 2-3天  福建 2-3天  广东  3-4天   浙江2-4天
贵州 3-4天  广西 3-5天  四川  3-4天   云南3-5天
青海 4-5天  西藏 3-6天  新疆  3-7天
中铁运输时间: 全国各地1-3天到货
空运运输时间: 全国各地1-3天到货
北京中展圣博铝合金行架付款方式:外省客户可通过网上提供帐户汇款方式定购

您好:北京中展圣博桁架舞台厂一下是铝合金桁架搭建案例图

铝合金桁架,超强型款展位特装搭建图,搭建规格300mmX300mm,横梁采用300mmX400mm

铝合金桁架展位特装搭建案例,立柱采用300mmX300mm,横梁采用300mmX400mm规格搭建图


铝合金桁架超强型汽车展,展位特装桁架搭建案例图

铝合金桁架汽车展览,特装桁架搭建图,此款桁架跨度大,结实耐用,体积小运输方便
